Szyny
-
Szyna wykonana jest ze specjalnego stopu stali i kształt ma zbliżony do dwuteownika.

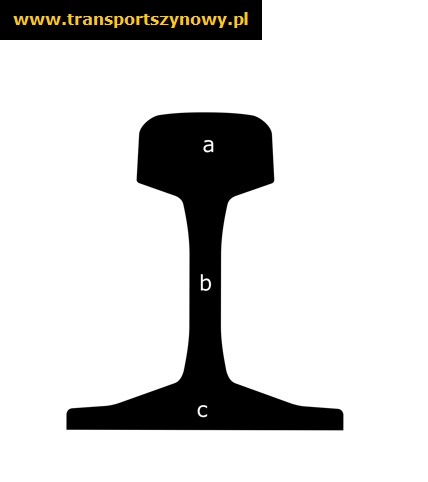

- Budowa szyny:
Opisy są połączone pod załącznik nr.1.
a - Główka
b - Szyjka
c - Stopka
Zapamiętaj: Najczęstsze szyny na polskiej kolei to S60 (UIC60) oraz S49.

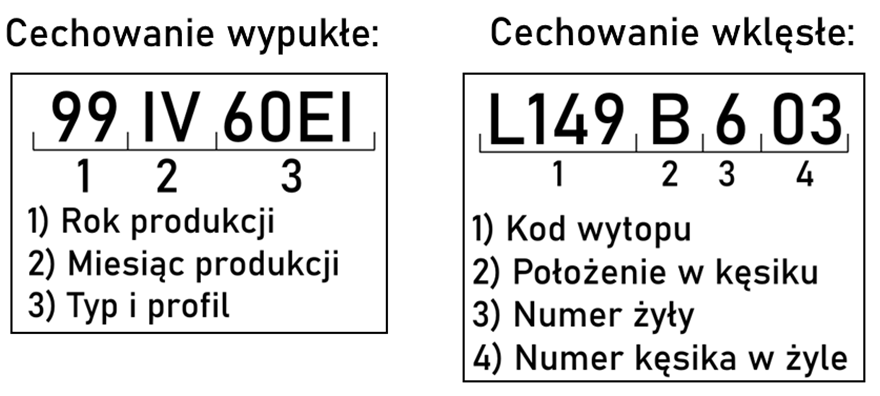

- Cechowanie wypukłe i wklęsłe znajduje się na załączniku 2. Przytwierdzenie szyn:
Szyny przeznaczone do toru klasycznego są w wymiarach 25 i 30m. Natomiast szyny w torach bezstykowych mają 25, 27.5 oraz 30m.
- A) Bezpośrednie
B) Śrubowe „K”
C) Śrubowe-sprężyste Skl-12
D) Sprężyste SB-3/SB-4/SB-7
- Przytwierdzenie sprężyste typu SB-3 jest najbardziej używane w Polsce, jest wyłącznie na strunobetonowych podkładach.
